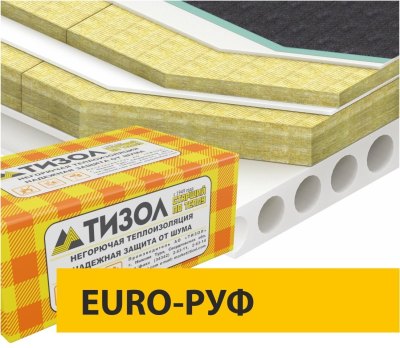

Клиновидный утеплитель EURO-РУФ Уклон ТИЗОЛ

Клиновидный утеплитель EURO-РУФ Уклон ТИЗОЛ — базальтовые плиты для плоских кровель производства АО «ТИЗОЛ» (Нижняя Тура, Свердловская область). Эта система отличается высокой скоростью выполнения работ, геометрической точностью заданных параметров и надежностью, по сравнению с традиционными решениями.

Цена — по запросу: зависит от марки, толщины, объёма и региона поставки. Пришлём расчёт по заявке — счёт для юрлиц в день обращения.

Где применяется

Укладка плит клиновидной изоляции возможна как непосредственно на основание из железобетона, так и между слоями основного слоя теплоизоляции. При этом в качестве основания под гидроизоляционный ковер рекомендуется предусматривать наиболее прочные и плотные марки теплоизоляционных материалов, например EURO-РУФ, EURO-РУФ В, EURO-РУФ В Супер.

Схема укладки плит EURO-РУФ Уклон (Основной уклон):

Схема укладки плит EURO-РУФ Уклон (Контруклон):

• Монтаж основного уклона начинают из нижней точки кровли: от воронки или ендовы, свеса или парапета
• Первым укладывается ряд плит «Элемент А»
• Затем укладываются ряд плит «Элемент В» со смещением плит «вразбежку»
• Далее укладывается ряд доборных плит «Элемент С» толщиной 20 мм
• Затем укладываются плиты «Элемент В 4,2%» со смещением плит «вразбежку»
• Далее укладываются доборные элементы «Элемент С 4,2%» толщиной 50 мм
• По ним выполняется раскладка плит «Элемент А 4,2%»
• Разуклонная кровля

Особенности

• Малый вес
• Негорючесть
• Высокая прочность
• Надежная теплозащита
• Биостойкость

Описание завода

Минеральные плиты систем EURO-РУФ Уклон для формирования уклона на кровле – это набор клиновидных плит, позволяющий создать уклоны и контруклоны на кровле по ровному основанию, или увеличить уклон при устройстве и реконструкции кровли. Клиновидная теплоизоляция представляет собой готовый набор плит из минеральной ваты с уклоном 1,7% EURO-РУФ Н 600х1000 (Элементы: А15/25, B25/35, C 20). Этот набор предназначен для формирования основных уклонов и ендов на горизонтальном основании. Для формирования разуклонки к воронкам в ендове кровли, выполнения контруклона от парапета специально создан набор клиновидных плит из каменной ваты 4,2% EURO-РУФ Н 600х1000. (Элементы: А15/40, B 40/65, C50).

Схематичное изображение элементов EURO-РУФ Уклон

Применение плоских кровель хорошо зарекомендовало себя на промышленных и гражданских объектах большой площади. На таких кровлях одной из главных задач является отвод атмосферных осадков, который обеспечивается правильно спроектированным и реализованным уклоном кровли.

Разуклонные покрытия «ТИЗОЛ» по сборным или монолитным железобетонным кровлям - это набор клиновидных плит, который решает проблему скопления воды, наносов грунта и предотвращает образования застойных зон. Этот способ позволяет создать уклоны и контруклоны на кровле по ровному основанию, формируя оптимальный уклон для стока воды в водоотводящие воронки. Данный подход также позволяет увеличить уклон при реконструкции кровель.

Система EURO-РУФ Уклон 1,7% (основной уклон).

Система EURO-РУФ Уклон 4,2% (контруклон).

Монтаж по чертежу завода

1. Повторяется раскладка плит пп.2-3: на доборные плиты укладываются ряд плит «Элемент А» и ряд плит «Элемент В» со смещением плит «вразбежку».
2. Монтаж контруклона начинают с определения размеров диагоналей ромба и разметки ромба на крыше. Как правило, отношение длинной диагонали ромба к короткой должно быть 3:1. В некоторых случаях допускается иное соотношение сторон, при условии, что уклоны, образованные данным решением, соответствуют требованиям СП 17.13330.2017.
3. Укладку плит начинают от края ромба к центру. Плиты укладываются параллельно сторонам ромба. Первым укладывается ряд плит «Элемент А 4,2%».
4. Повторяется раскладка плит постоянной толщины и ряд плит «Элемент В 4,2%». Операции 4–6 повторяются до пересечения с центром ромба.
5. Высота уклона увеличивается к центру «ромба». Каждая четверть собирается отдельно, затем производится подрезка плит по диагоналям ромба.

Как подобрать и смонтировать

• Марка плиты — по конструкции: лёгкие EURO-ЛАЙТ в каркас и перекрытия, ВЕНТ — вентфасад, ФАСАД — под штукатурку, РУФ — плоская кровля (Н — нижний слой, В — верхний), БЛОК — слоистая кладка, Акустик — перегородки.
• Толщина — по теплотехническому расчёту для региона; плиты выпускаются 50–200 мм с шагом 10 мм, размеры 1000/1200 × 500/600 мм.
• Монтаж враспор или на дюбели (5–7 шт./м² для фасадов), швы вразбежку между слоями; изнутри — пароизоляция, снаружи — ветрозащита или кровельный ковёр.
• Хранить в заводской упаковке под навесом, не нагружать сверху.

Важно знать

• Базальтовая вата ТИЗОЛ негорючая (НГ), биостойкая, не даёт усадки; продукция выпускается по ТУ завода и ГОСТ, сертифицирована (декларации, пожарные сертификаты — в документах карточки).
• Цены — по запросу: завод отгружает через дилеров, мы считаем стоимость под объём и регион доставки.
• Техлист завода в документах карточки — актуальный, формируется сайтом производителя.

Поставка и подбор

Поставляем продукцию ТИЗОЛ упаковками и паллетами со склада завода и партнёров по всей России. Подберём марку и толщину под проект и предел огнестойкости, дадим аналог из ассортимента ТЕХНОНИКОЛЬ, РОКВУЛ или ХОТПАЙП при отсутствии на складе. Отправить заявку или связаться с инженером.
