Шкаф систем автоматического управления ШСАУ ВЕРСА 300

Шкаф систем автоматического управления ШСАУ ВЕРСА серии 300 предназначен для управления приточно-вытяжными центральными кондиционерами с рекуперацией тепла и холода. Шкафы типовые и заказываются по маркировке — без ТЗ и опросного листа.

Технические характеристики

Конструкция

Шкаф построен на базе программируемых логических контроллеров и изготавливается по ТУ 4236-037-4014153-01. Конструкция моноблочная: в одном корпусе размещены силовые цепи, цепи защиты и распределения энергии по электроприёмникам, цепи управления и КИПиА. Область применения — административно-бытовые комплексы, жилые помещения, торговые комплексы и помещения производственного назначения.

Шкаф оснащён запираемой дверцей с органами управления и индикации. Вид климатического исполнения — УХЛ4 по ГОСТ 15150, температура эксплуатации от −5 до +40 °С. Степень защиты по ГОСТ 14254-2015 — IP54 для металлического корпуса и IP65 для пластикового; исполнение корпуса выбирается по условиям помещения, где размещается шкаф.

Принцип работы

Контроллер шкафа ведёт приточно-вытяжную установку по заданным параметрам: управляет вентиляторами, секциями обработки воздуха и узлом рекуперации, отслеживает уставки и отрабатывает аварийные ситуации. Применение ПЛК даёт гибкую настройку алгоритма под конкретный кондиционер и передачу данных в систему диспетчеризации.

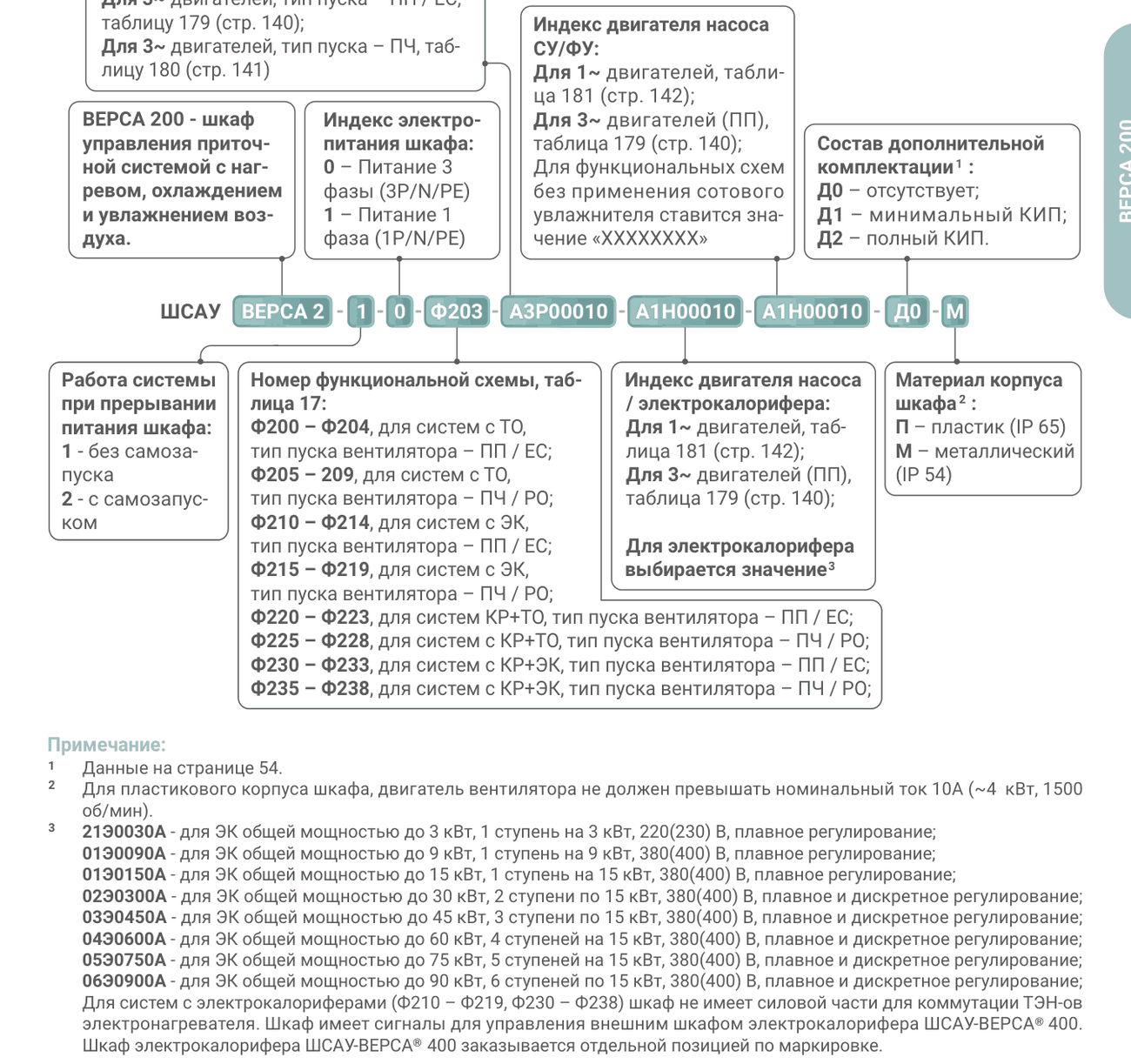

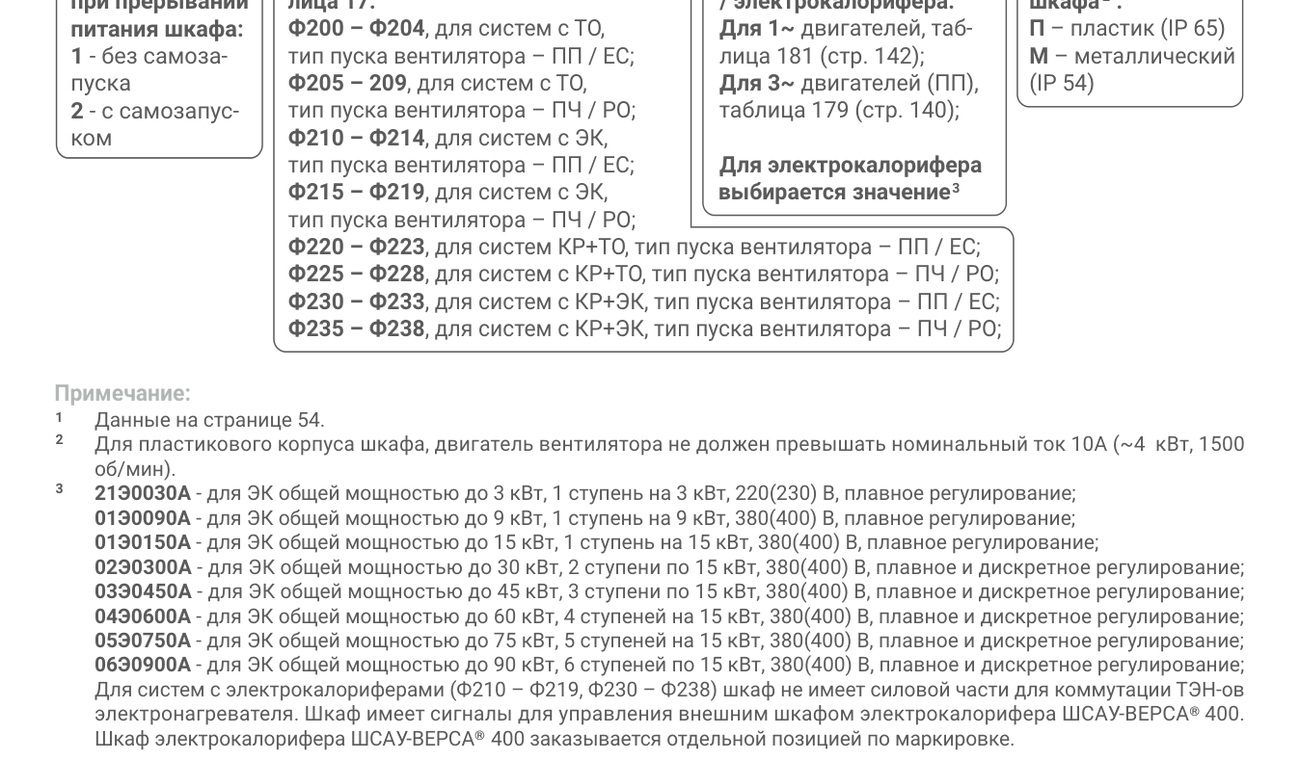

Исполнения и обозначения

Как подобрать

• Состав секций центрального кондиционера и число управляемых приводов
• Тип узла рекуперации тепла и холода
• Суммарная мощность и токи подключаемых электроприёмников
• Материал корпуса и требуемая степень защиты: IP54 или IP65
• Требования к передаче данных в систему диспетчеризации здания

Монтаж и обслуживание

• Шкаф размещают в помещении с температурой от −5 до +40 °С согласно исполнению УХЛ4
• Силовые и слаботочные кабели разводят раздельно, чтобы не наводить помехи на цепи КИПиА
• Датчики и исполнительные механизмы подключают строго по схеме и маркировке клемм
• Уставки контроллера настраивают при пусконаладке на реальных параметрах установки
• Дверцу держат запертой; работы внутри шкафа выполняют при снятом напряжении

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
